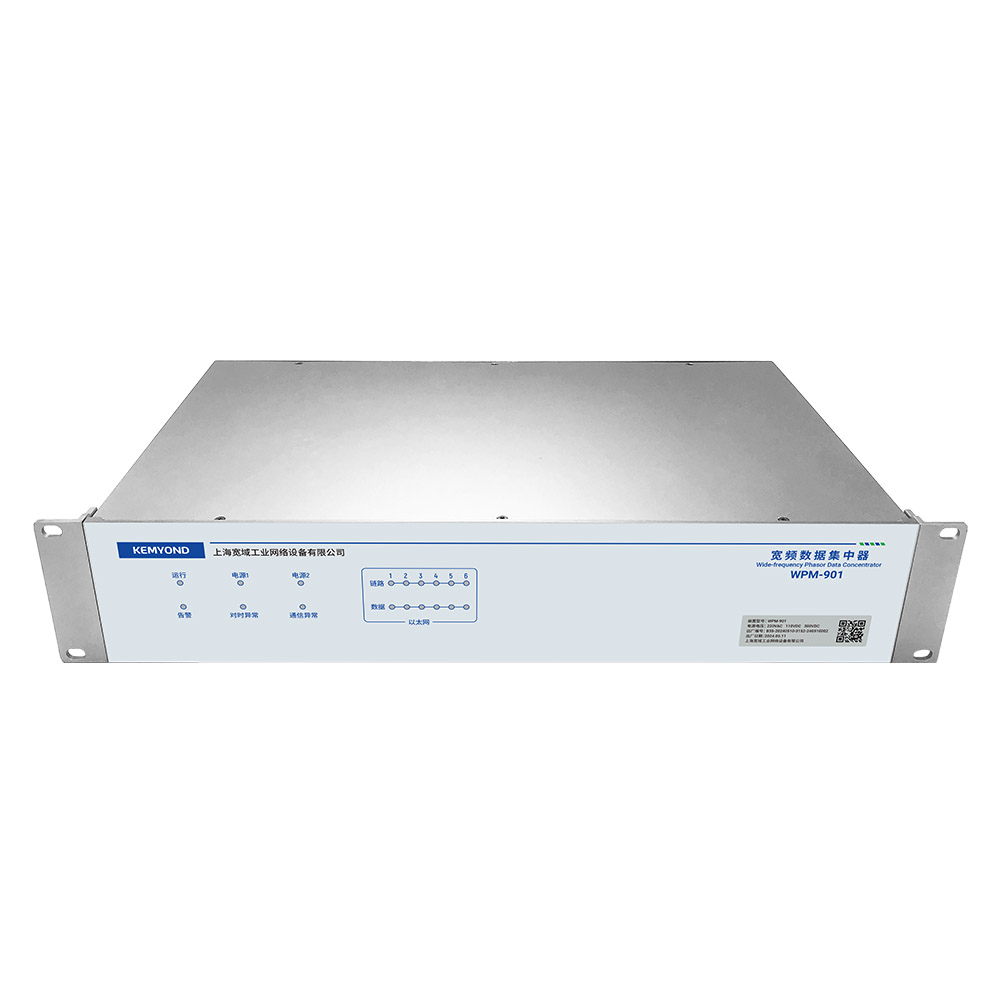

介紹

WPM901寬頻測量集中器/寬頻測量處理單元（以下簡稱產品）依據國網《QGDW 12214-2022 電力系統寬頻測量裝置技術規范.pdf》、南網《南方電網寬頻測量裝置技術規范》設計，產品的硬件結構、技術指標、應用功能等均按照標準的要求統一規范并實施。產品采用19英寸2U標準機箱，后接線結構，產品用于接收、存儲和轉發寬頻測量裝置/寬頻測量單元數據，同時具有數據的分析和預處理功能，實現原始測量數據、預處理分析數據和診斷分析結果數據向主站的定制傳輸。

硬件配置

RJ45 100/1000M 自適應網口	6或者12個
RS232/RS485	8組
VGA 接口	1個
USB3.0 接口	4個
IRIG-B 接口	1
Console	1*RS232 - RJ45管理串口
電源輸入、裝置告警及失電告警接口	2路/2路/2路
DO	2路
散熱	無風扇散熱

技術指標

動態數據接收	具有以每秒 10/25/50/100 幀的速率接收來自寬頻測量裝置/寬頻測量單元的動態數據并加以合并功能
動態數據轉發	具有以每秒 10/25/50/100 幀的速率向主站發送動態數據的功能
動態數據存儲	具有以每秒 10/25/50/100 幀的速率存儲動態數據的功能
動態數據存儲時間要求	動態數據的保存時間不少于14天
數據預處理分析功能	統計2-50次諧波在5分鐘內的最大值、最小值、平均值
	統計分析電流、電源簡諧波幅值在5分鐘的最大值、最小值、平均值
	統計每個間隔的功率、ABC三相電流次/超同步的10個主導分量的頻率和幅值
	以1HZ步長為統計出現振蕩分量次數最多的頻率點及該頻率點出現振蕩分量的次數
	能夠分析單通道和多通道2500HZ以下的諧波、簡諧波，支持頻譜分析
	支持?jǐn)?shù)據分析時間窗的選擇功能
	支持基波量的相量分析功能，包括基波幅值、相位等
人機安全	支持人機驗證和輸入性有效性驗證
實時通信性能	轉發實時動態數據的延遲時間≤200ms
	能接入主站的個數≥8
	能接入寬頻測量裝置/寬頻測量單元的個數≥8
數據記錄與存儲性能	支持≥1000條事件錄波文件存儲

機械特性

尺寸（W×H×D）	482mm（W）×84mm（H）×254.8mm（D）
安裝方式	19英寸2U機架式

電源參數

輸入電壓	雙電源，交、直流通用，高電壓88~370VDC/85~264VAC；

工作環境

工作溫度	-25℃～+55℃
儲存溫度	-40℃～+70℃
相對濕度	5%-95%無凝結

行業標準

試驗名稱	引用標準	等級要求
靜電放電抗擾度	GB/T 17626.2	IV 級
射頻電磁場輻射抗擾度	GB/T 17626.3	III 級
電快速瞬變脈沖群抗擾度	GB/T 17626.4	IV 級
浪涌（沖擊）抗擾度	GB/T 17626.5	IV 級
射頻場感應的傳導騷擾抗擾度	GB/T 17626.6	III 級
工頻磁場抗擾度	GB/T 17626.8	V 級
脈沖磁場抗擾度	GB/T 17626.9	V 級
阻尼振蕩磁場抗擾度	GB/T 17626.10	V 級
電壓暫降、短時中斷和電壓變化的抗擾度	GB/T 17626.11 GB/T 17626.29	0%/100ms
振蕩波抗擾度	GB/T 17626.12	III 級

質量保障

保修期限	5年
MTBF	＞100000h

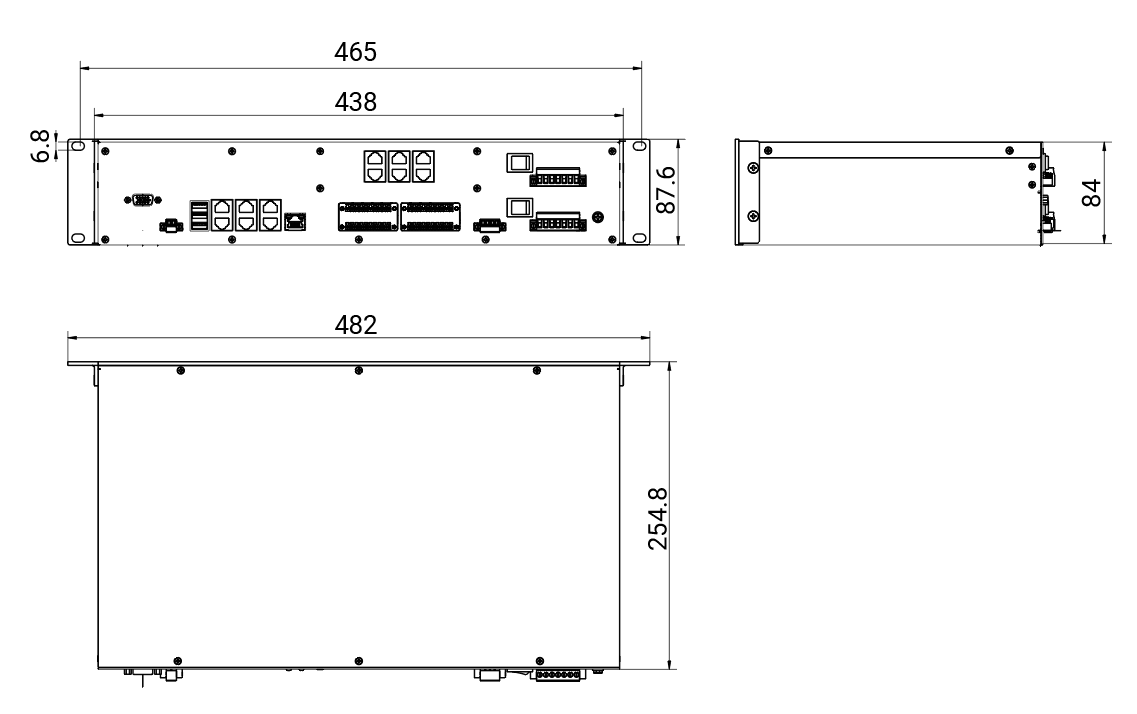

尺寸圖

單位：mm


型號

配置名稱

備注

電源說明

WPM901

寬頻測量集中器

寬頻測量處理單元

6/12*RJ45 100/1000M

8*RS485/RS232

冗余電源

AC88-264V

DC88-370V
