介紹

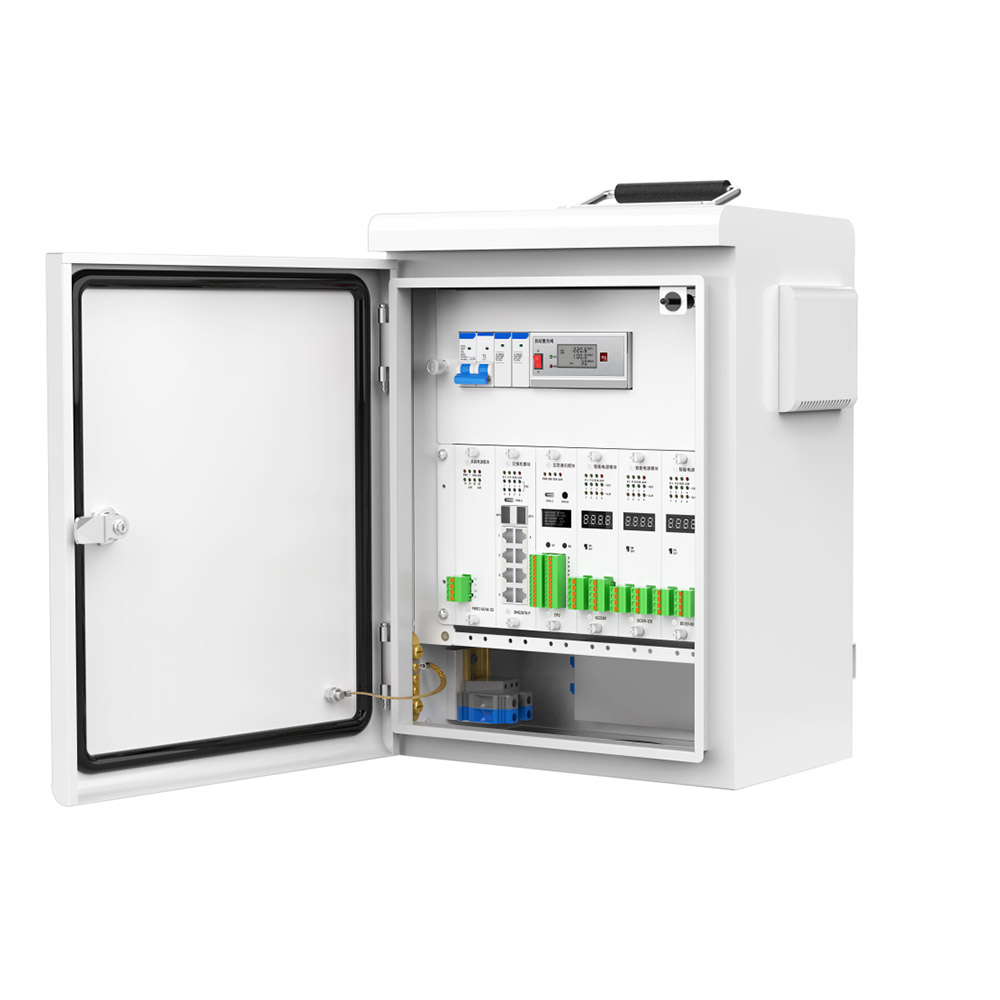

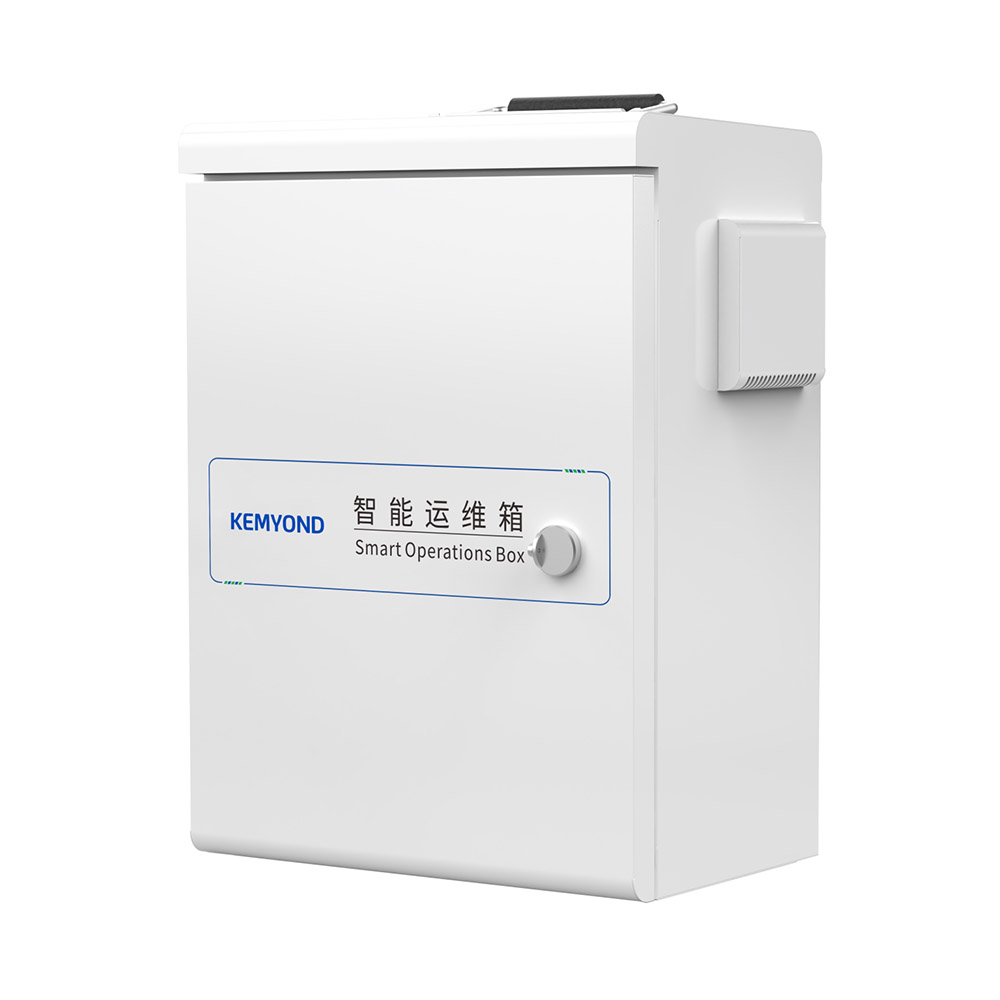

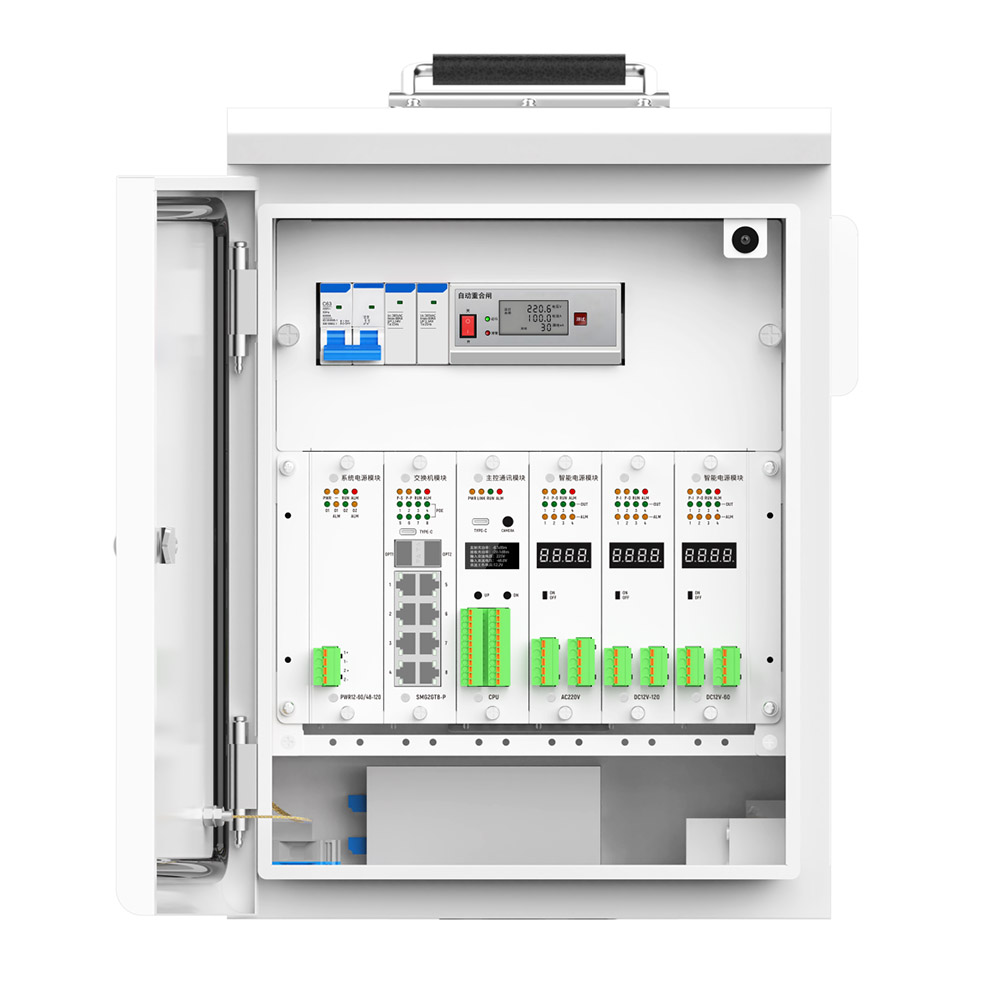

SDB2000-ME魔瞳系列智能運維箱集成智能配電、網絡通訊，預留串口、IO通信的接入能力。采用模塊化設計，以標準化的模組滿足用戶差異化、定制化的需求。安裝在室外監控立桿或壁掛安裝，實現對視頻監控前端設備的電源、網絡、運行狀態的遠程運維管理。

產品高度集成，布局合理美觀，具有安全防護、在線監測、故障定位、智能運維等功能，是電力能源、石油石化、高速公路、軌道交通、智慧城市、平安城市等行業首選的智能運維設備。

箱體參數

材質	箱體噴塑，采用優質冷軋板，不銹鋼可選
箱體尺寸	335mm x230mm x450mm（支持定制）
防護等級	IP54、IP65可選
安裝方式	落地安裝、抱桿安裝

防雷特性

類型	項目	參數
交流防雷器	防護等級	C級（可定制：B+C級）
	最大可持續工作電壓Uc	385VAC
	標稱放電電流In	20KA（8/20uS）
	最大放電電流Imax	40KA（8/20uS）
	電壓保護水平up	1.5KV（特殊需求可定制）
	交流絕緣強度	500VDC
	交流絕緣電阻	≥10MΩ

自動重合閘

交流過壓保護	280V±10V
交流過壓合閘值	275V
交流欠壓保護值	150V±10V
欠壓合閘值	155V
過欠壓保護動作時間	0.5S
過載保護值及動作時間	>In x 1.15，<0.5s
短路保護值及動作時間	>In x 1.15，<0.1s
漏電流及動作時間	30mA，<0.1S
漏電流保護回復值	15mA
跳閘時間	1分鐘/2分鐘/5分鐘/30分鐘/60分-10次

運維單元機殼

名稱	4槽位機殼	6槽位機殼
模塊尺寸	寬：195.90mm，高： 150.60mm，深：160mm	寬：276.5mm，高： 150.60mm，深：160mm
機殼尺寸	4槽，系統電源1、交換機1、主控1、配電1，（默認為空槽位）	6槽，系統電源1、交換機1、主控1、配電3，（默認為空槽位）
系統電源輸入接口	AC220V 3.5-2PIN鳳凰端子
配電元輸入接口	AC220V 5.0-3PIN鳳凰端子（1個用于接地）
環變電源接口	AC220V輸出，AC24V輸入 5.0-4PIN鳳凰端子

系統電源（按需選配規格型號）

模塊型號		SDB2000-ME-PWR12-60	SDB2000-ME-PWR12-60/48-120
模塊尺寸		寬：45mm，高：150 mm，深：138mm	寬：45mm，高：150 mm，深：138mm
電源輸入		AC220V背板供電
電源輸出	電源1	DC12V 額定65W	DC12V 額定65W
	電源2	/	DC48V 額定120W
	12V輸出1	提供內部管理供電
	12V輸出2	DC12V2,兩路合計最大20W； 5.0-4PIN1鳳凰端子，支持控制與數據采集	DC12V2,兩路合計最大20W； 5.0-4PIN1鳳凰端子，支持控制與數據采集

主控單元

名稱		技術參數
模塊尺寸（寬高深）		40mm150 mm 138mm
電源輸入		DC12V背板供電
額定工作功率		<10W
CPU		2x ARM Cortex-A7，1.2GHz
操作系統		Linux操作系統
動環 接口	門狀態	1路，用于開門狀態檢測，
	防雷器狀態	1路，用于市電防雷器狀態檢測
	煙霧報警狀態	1路，用于煙霧報警器狀態檢測
	浸水狀態	1路，用于浸水狀態檢測
	報警器控制	12VDC有源輸出，開門時開啟報警
	風扇控制	12VDC有源輸出，根據溫濕度閾值啟停風扇
	照明控制	12VDC有源輸出，開門時開啟照明
	傾斜檢測	選配，內置傾斜檢測模塊，傾斜角度大于15°時告警
	溫濕度檢測	內置溫濕度傳感器
	串口	2路RS485，1路RS232外接設備接入使用
	有源DO	DC12V有源繼電器輸出，最大3W
	電源輸出	DC12V輸出，最大3W
抓拍相機		默認內置廣角相機1個，開門是可連續抓拍（抓拍數量及間隔可配置）
抓拍相機		外置串口相機（選配）
定位		選配，可選配GPS/BD定位模塊
Console		1個TYPE-C
網管接口		1個 通過背板與交換機連接
OLED屏		顯示系統信息、網絡信息、配電模塊輸出電流電壓等，配翻頁按鍵（上翻UP、下翻DN，同時按下解除報警）
恢復出廠設置		長按5s上翻（UP）鍵恢復出廠設置

智能電源（按需選配規格型號）

模塊型號

SDB2000-ME-4PD12-60

SDB2000-ME-4PD12-120

SDB2000-ME-4PD24-120

SDB2000-ME-4PD36-120

SDB2000-ME-4PD48-120

SDB2000-M-4PA220

SDB2000-ME-4PA24

電源輸入

管理供電

DC12V 背板供電

配電供電

AC220V 背板供電

AC24V背板供電

電源輸出

可選輸出電壓規格

220VAC/24VAC/48VDC/36VDC/24VDC/12VDC可選

單個模塊輸出路數

≤4路，每路可獨立智能控制

液晶顯示屏

顯示電源模塊輸入實時電壓，輸出總開關關閉時顯示OFF

輸出總開關

ON/OFF，撥到OFF關閉全部輸出，撥到ON按照控制指令開啟/關閉輸出

額定輸出電壓

12VDC

24VDC

36VDC

48VDC

220VAC

24VAC

模塊最大負載（4路）

10A/120W

10A/240W

10A/360W

10A/480W

10A/2200W

10A/240W

單路額定輸出

3A/36W

3A/72W

3A/108W

3A/144W

3A/660W

3A/72W

額定工作功率

<3W

輸出路數

4路

交換機模塊（按需選配規格型號）

模塊型號	SDB2000-ME-SMG2GT4	SDB2000-ME-SMG2GT8	SDB2000-ME-SMG2GT8-P	SDB2000-ME-SG2GT4
模塊尺寸	寬：40mm，高：150 mm，深：138mm
電源輸入1	DC12V背板供電
電源輸入2	/		DC48V背板供電	/
類型	二層管理型			非管理型
端口參數	4*1000電口，2個千兆SFP光口	8*1000電口，2個千兆SFP光口	8*1000電口（POE），2個千兆SFP光口
軟件參數	支持802.1Q VLAN 支持端口聚合、端口流控、端口限速、端口鏡像、端口隔離支持廣播風暴抑制支持靜態、動態MAC 表項 支持STP/RSTP/MSTP、ERPS 支持IGMP snooping v1,v2,v3 支持QoS（8個隊列）支持ACL 支持SSH，支持HTTPS 支持Console,Telnet,WEB管理方式支持SNMPv1/v2c/v3,可通過網管系統集中管理支持TFTP軟件升級及配置文件導入/導出支持基于國網標準的Trap信息上報 支持RMON 支持系統日志			/
網絡防雷	可選配內置網絡防雷功能

型號	描述
機箱
SDB2000-ME-CH	防銹鍍鋅鋼板箱體（寬深高:335mm x230mm x450mm），防護等級IP54。內置斷路器、交流防雷器、箱門開關感應、風扇、照明、接地銅排。支持供電管理、箱內環境監測、故障定位、智能運維、開箱報警。
運維單元機殼
SDB2000-ME-BP4	4槽位運維單元機殼（不含模塊），可支持1個系統電源槽位，1個交換機槽位、1個CPU槽位、1個配電模塊槽位
SDB2000-ME-BP6	6槽位運維單元機殼（不含模塊），可支持1個系統電源槽位，1個交換機槽位、1個CPU槽位、3個配電模塊槽位
系統電源模塊
SDB2000-ME-PWR12-60	系統電源模塊，DC12V 65W,系統內部供電
SDB2000-ME-PWR12-60/48-120	系統電源模塊，DC12V 65W,系統內部供電及DC48V 120W POE交換機供電
管理模塊
SDB2000-ME-CPUI-A	全國產工業級，CPU：2x ARM Cortex-A7，1.2GHz；128MB DDR，256MB NAND；支持動環管理、配電管理，內置開門抓拍相機，IO7、AI1、RS4852、RS2321、12VDC*1；支持開門監測、防雷器狀態檢測、煙霧檢測、浸水檢測、傾斜檢測、溫濕度檢測；支持報警器控制、風扇控制、照明控制；支持自動重合閘、外置抓拍相機接入
交換機模塊
SDB2000-ME-SG2GT4	非管理型交換機模塊，2個SFP千兆光口、4個千兆網口
SDB2000-ME-SMG2GT4	管理型二層交換機模塊，2個SFP千兆光口、4個千兆網口
SDB2000-ME-SMG2GT8	管理型二層交換機模塊，2個SFP千兆光口、8個千兆網口
SDB2000-ME-SMG2GT8-P	管理型二層交換機模塊，2個SFP千兆光口、8個千兆POE網口
智能配電模塊
SDB2000-ME-4PD12-60	智能配電模塊，4路DC12V輸出，內置65W開關電源，單路額定輸出36W
SDB2000-ME-4PD12-120	智能配電模塊，4路DC12V輸出，內置120W開關電源，單路額定輸出36W
SDB2000-ME-4PD24-120	智能配電模塊，4路DC24V輸出，內置120W開關電源，單路額定輸出72W
SDB2000-ME-4PD36-120	智能配電模塊，4路DC36V輸出，內置120W開關電源，單路額定輸出108W
SDB2000-ME-4PD48-120	智能配電模塊，4路DC48V輸出，內置120W開關電源，單路額定輸出120W
SDB2000-ME-4PA24	智能配電模塊，4路AC24V輸出，外置環形變壓器，單路額定輸出72W，最大輸入240W
SDB2000-ME-4PA220	智能配電模塊，4路AC220V輸出，單路額定輸出550W，最大總輸入2200W

SDB2000-ME魔瞳系列產品資料.pdf
