介紹

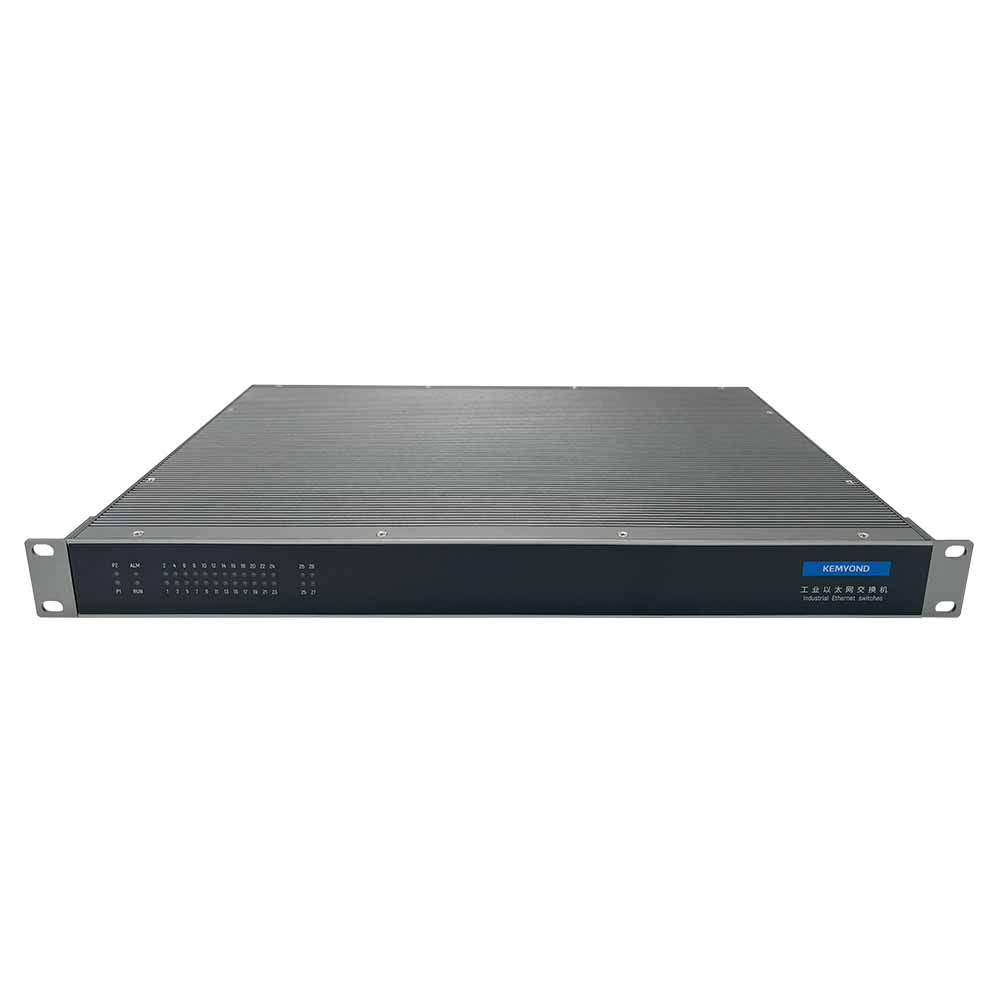

APEX S7000-RA-L2系列交換機是多功能全千兆工業以太網交換機,該系列產品專為工業現場接入設計的緊湊靈活產品,能夠組建全千兆的骨干冗余環網。支持各種高級網絡管理功能,包括QoS、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。采用全金屬外殼設計,防護等級IP40,適用于電力、新能源、交通以及各類工業自動化系統網絡通信。
接口配置
千兆光口 | 1000Base-X,1000M/2.5G SFP接口 |
千兆電口 | RJ45接口,10/100/1000MBase-T(X)自適應,支持MDI/MDI-X自動極性反轉 |
告警接口 | 失電告警繼電器節點輸出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC |
管理口 | 帶外管理口,RJ45-RS232,波特率115200 |
交換特性
交換模式 | 存儲轉發 |
交換容量 | 336Gbps |
包轉發率 | 51Mpps |
交換時延 | <10μs |
MAC地址數 | 16K |
VLAN數 | 4K |
自愈時間 | <20ms |
以太網軟件特性
基礎特性 | 基于端口、協議、MAC的VLAN功能(802.1q) 支持STP/RSTP/MSTP(802.1d/w/s)、ERPS(符合G.8032國際標準的以太網多環保護技術)等網絡冗余功能 支持IPV4/IPV6靜態路由協議 支持LLDP功能 支持端口聚合功能(802.3ad) 絕對優先級、相對優先級:支持QoS(802.1p) 廣播/組播/單播風暴抑制功能 支持組播過濾,動態IP映射(IGMP Snooping)多播過濾功能 支持靜態組播設置 支持基于802.1p、VLAN、MAC和Ethertype、DSCP、TCP/UDP端口的ACL 可設置基于端口的帶寬和速率控制,支持802.3X 支持NTP Client功能 |
管理與維護 | 支持Web、CLI命令行、SNMP等網絡管理方式 網絡管理協議(SNMPv1/v2/v3) 支持國網標準的Trap和MIB 可設置單端口、多端口鏡像 支持系統日志和上報 支持通過專用網絡管理平臺(BS架構)進行管理等多種方式 支持通過快速部署工具實現IP、VLAN、SNMP、LLDP等配置的批量下發、設備軟件批量升級、設備光口光功率診斷等功能 支持快速檢測鏈路的通斷和光纖鏈路的單向性 支持端口下的環路檢測功能,防止端口下因私接Hub等設備形成的導致的環路問題 |
安全 | 支持IP+端口+MAC地址綁定 密碼管理:支持用戶密碼保護等訪問安全 |
機械特性
機箱外殼 | 高強度鋁合金機箱表面散熱,無風扇設計 |
防護等級 | IP40 |
尺寸(W×D×H) | 440mm×320mm×44mm |
重量 | <5Kg |
安裝方式 | 1U標準19英寸機架式 |
電源參數
輸入電壓 | 88VDC ~370VDC,85VAC ~265VAC,(±24 VDC或±48 VDC可選) |
接入端子 | 5芯5.08mm間距插拔式接線端子 |
保護 | 反接保護、過載保護 |
功耗 | ≤16W |
工作環境
工作溫度 | -40℃- +85℃ |
保存溫度 | -40℃- +85℃ |
相對濕度 | 5%-95%無凝結 |
指示燈
電源指示燈 | PWR1,PWR2 |
運行指示燈 | RUN |
告警指示燈 | ALM |
接口指示燈 | Link/ACT |
行業標準
EMS | IEC61000-4-2(靜電放電):±8kV接觸放電、±15kV空氣放電 IEC61000-4-3(電磁場) 10V/m(80MHz~2GHz) IEC61000-4-4(快速瞬變) 電源線:±4kV;數據線:±2kV IEC61000-4-5(浪涌) 電源線:±2kV/(差模),±4kV/(共模);數據線:±2kV IEC61000-4-6(傳導) 3V(10kHz~150kHz);10V(150kHz~80MHz) IEC61000-4-8(工頻磁場) 100A/m連續,1000A/m 1s~3s IEC61000-4-9(脈沖磁場) 1000A/m(峰值) IEC61000-4-10(阻尼振蕩) 100A/m IEC61000-4-12(振蕩波) 共模2.5kV,差模1kV IEC61000-4-16(共模傳導) 30V連續,300V 1s |
EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
機械 | IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
質量保障
保修期限 | 5年 |
MTBF | >350000h |

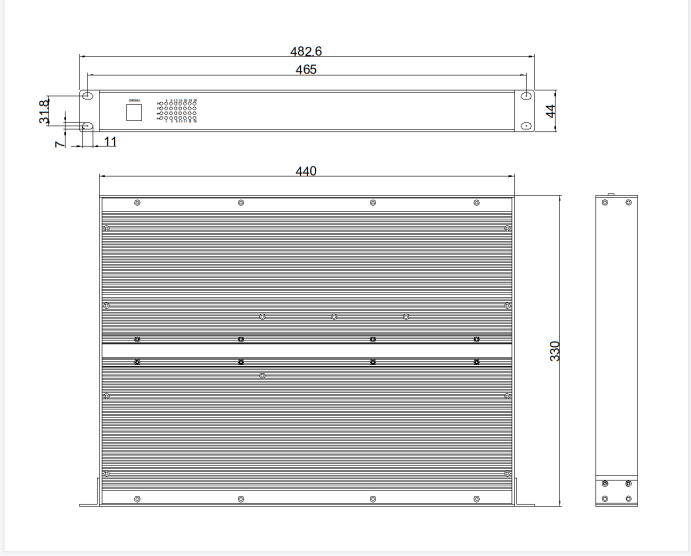

尺寸圖
單位:mm
訂購信息
型號 | 千兆光口 | 千兆電口 | 電源 |
S7000-RA-L2-G4-GT24-ZS | 4 | 24 | 標配:交、直流通用 88~370VDC,85~265VAC 選配:±24 VDC、 ±48 VDC |
