介紹

SKY-6500 是為電力網絡智能變電站專門開發的工業以太網交換機，通過特別的設計，解決了目前智能變電站在調試和運維過程中存在無法監管問題、組播通信安全問題、SV 傳輸時延抖動問題和交換機的批量配置等問題。

該系列產品符合 IEC61850-3 變電站通信網絡和系統認證標準和 IEEE 1613（變電站）規范等工業通用標準，電源采用端子式接線方式，支持雙電源冗余設計。

接口配置

千兆光口	1000M，SFP
百兆電口	10/100BASE-T自適應以太網端口
百兆光口	100M，SFP
告警接口	失電告警繼電器節點輸出
調試口	RS232-RJ45

交換特性

交換模式	存儲轉發
背板帶寬	128Gbps
交換時延	＜10μs
MAC地址數	16K
VLAN數	4K

以太網軟件特性

交換功能	支持VLAN 支持端口聚合支持端口流控支持端口限速支持風暴抑制支持靜態、動態MAC表項
管理與維護	支持Console，Telnet，WEB網絡管理方式支持SNMPv1/v2/v3，可通過KemyondNMS集中管理支持TFTP軟件升級及配置文件導入/導出支持CSD 支持基于國網標準的網安對接支持端口鏡像支持LLDP 支持Syslog 光模塊DDM控制支持掉電告警功能支持電壓采集支持溫度采集支持運行狀態檢測及管理功能
安全	支持用戶分級管理支持SSH 支持HTTPS 支持端口隔離支持ACL 支持業務安全
服務質量管理	支持QoS 支持SP/WRR/WFQ
時鐘管理	支持NTP 支持時間同步管理狀態自檢信息主動上送支持SNTP
環網冗余	支持STP/RSTP/MSTP
組播功能	支持IGMP snooping 支持靜態組播支持GMPR 支持組播流量控制

機械特性

機箱外殼	金屬機身,無風扇,機殼散熱
防護等級	IP40
尺寸（W×D×H）	440mm×320mm×44mm
重量	<5Kg
安裝方式	機架式

電源參數

輸入電壓	雙電源,交流220V+20%、直流220V+20%或110V±20%
接入端子	5芯插拔式接線端子
功率	65w
保護	反接保護、過載保護

工作環境

工作溫度	-40℃- +70℃
保存溫度	-40℃- +85℃
相對濕度	5%-95%（無凝露）

行業標準

EMS

IEC61000-4-2(靜電放電)：±8kV接觸放電、±15kV空氣放電

IEC61000-4-3(電磁場) 10V/m(80MHz～2GHz)

IEC61000-4-4(快速瞬變) 電源線：±4kV；數據線：±2kV

IEC61000-4-5(浪涌) 電源線:±2kV/(差模),±4kV/(共模)；數據線：±2kV

IEC61000-4-6(傳導) 3V(10kHz～150kHz)；10V(150kHz～80MHz)

IEC61000-4-8(工頻磁場) 100A/m連續，1000A/m 1s～3s

IEC61000-4-9(脈沖磁場) 1000A/m(峰值)

IEC61000-4-10(阻尼振蕩) 100A/m

IEC61000-4-12(振蕩波) 共模2.5kV，差模1kV

IEC61000-4-16(共模傳導) 30V連續，300V 1s

EMI

FCC CFR47 Part 15，EN55022/CISPR22，Class A

機械

IEC60068-2-6(振動)
IEC60068-2-27(沖擊)
IEC60068-2-32(自由跌落)

質量保障

保修期限	5年
MTBF	>50000h

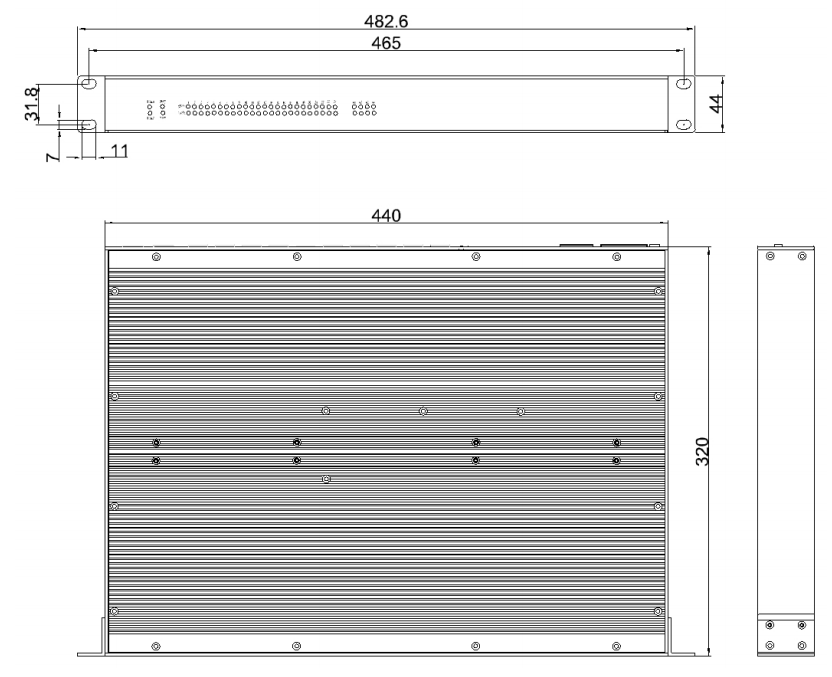

尺寸圖
單位：mm


型號	千兆SFP口	百兆光口	百兆電口	電源
SKY-6500-G-G16	16	-	-	交流220V±20%、直流220V±20%或110V±20%
SKY-6500-G-F16G4	4	16	-
SKY-6500-Z-E24G4	4	-	24
